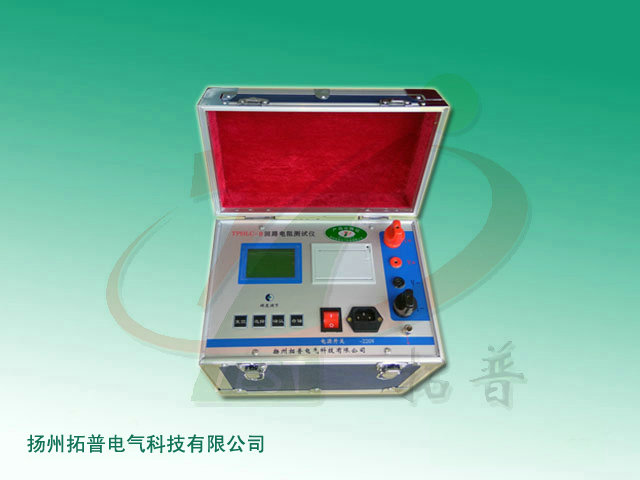

TPHLC-B回路電阻測試儀是現場測量高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。采用高精度16位A/D轉換器，測量數據快速穩定，重復性好。測試全過程采用自動程序控制，不會誤操作。全中文液晶顯示，清淅度高、操作簡便。儀器自帶微型打印機，可自動打印測試結果。
1使用條件：
使用環境溫度：-10～40℃
使用環境濕度：≤90％
2技術參數：
2.1 供電電源：交流220V ±10%、頻率50±1Hz；
2.2 電阻測量范圍：0～1999uΩ、分辯度1 uΩ；
2.3 電阻測量準確度：1.0級；
2.4 電流源輸出：100A（自動恒定）；
3 測試與操作方法
用電源線把儀器與外部AC220V電源連接，＋I(xiàn)、－I、＋V、－V端子與試品采用四端法接線。隨儀器配套的專用測試鉗，已把電流、電壓線設計到同一鉗口上，試驗接線簡單方便。
全部測試過程由儀器自動控制測試過程為：
3.1 被試品通過專用線纜與本機的測試接線柱連接，確保連接牢固，同時把地線接好。
3.2 本機只設“測量”單個按鍵。打開電源開關，屏幕上會顯示儀器的初始狀態( 00 000 )。此時直接按“測量”鍵，儀器內部自動選中100A電流值測量。
3.3 按一下“測量” 鍵后，此時進入測量狀態，幾秒后會自動顯示所測值（屏上會同時顯示當前電流值與所測的電阻值）。
3.4 如果測試線沒有接好，儀器會顯示“ 00 000 ”，這時需要檢查線路是否正確或沒有接牢，然后按一下“測量” 鍵重新測量。
3.5 如果需要打印結果，在顯示電阻后，按住選擇鍵1～2秒鐘，可打印電阻值。
4 注意事項：
4.1 本儀器在戶內、戶外均可使用，但應避開雨林、腐蝕氣體、塵埃過濃、高溫高壓、陽光直射等場所，以及避免劇烈震動。
4.2 儀器的使用、維修、護理和調整應由專業人員進行。
4.3 使用儀器測試前應對接線進行確認，并確保接頭無松動現象，確認無誤后方可進行試驗。
4.4 在測試過程中禁止移動測試夾和供電線路，一定要等斷開電源后拆線。
信息整理：揚州拓普電氣科技有限公司
