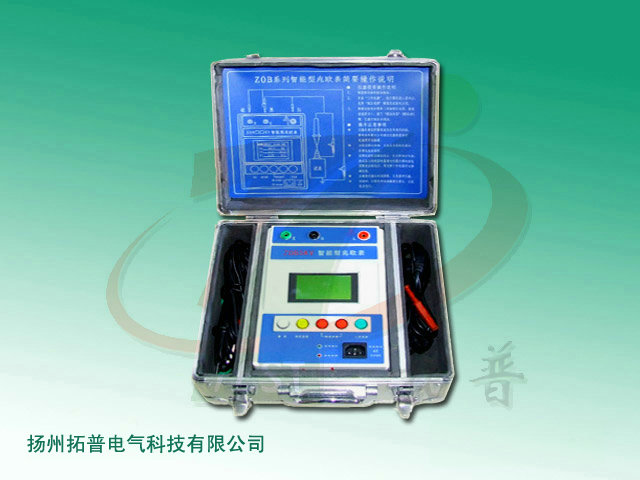

智能_絕緣電阻測試儀_TP_HJD3125B_技術參數
1 產品概述
1.1 系列智能絕緣電阻測試儀適用于變壓器、電機、電纜、開關、高壓電容器等各種電器設備及絕緣材料的絕緣電阻、吸收比（R60S/R15S）和極化指數（R10min/R1min）。適合電廠、變電站及大型廠礦企業用于各種電器設備的保養、維修、和試驗、檢定。
1.2 儀器采用微型計算機技術和優良的集成電路器件進行全數字化的自動測試、計算與LCD顯示。
1.3 兩種測試電壓，測試范圍高。
1.4 數字顯示絕緣電阻(RX)、吸收比（KX）和極化指數（PI）的測試結果。
1.5 充電電流大,可對容性負載快速充電。
1.6 具有極好的抗干擾性，讀數穩定可靠。
1.7 可靠的保護功能,實驗中因容性負載擊穿放電時,儀器不受損傷。
1.8 具有電子秒表,計時準確。
1.9 儀器內部有大容量免維護鉛蓄電池供電,可連續工作。
1.10 具有電池電量自動檢測與顯示。
性能特性
3.1 主要技術指標:
10KV/5KV
|
額定電壓
|
10KV
|
5KV
|
|
電壓精度
|
100MΩ負載時為額定電壓±5%
|
|
|
測量范圍（GΩ）
|
0.01—999.9
|
0.01—500
|
|
測量精度（GΩ）
|
0.01—＜0.1±20% 0.1—＜200±5%
200—＜500±10% 500—999.9±20%
|
0.01—＜0.1±20% 0.1—＜100±5%
100—＜200±10% 200—500±20%
|
|
短路電流
|
≥5mA
|
≥2.5mA
|
5KV/2.5KV
|
額定電壓
|
5KV
|
2.5KV
|
|
電壓精度
|
100MΩ負載時為額定電壓±5%
|
|
|
測量范圍（GΩ）
|
0.01—999.9
|
0.01—500
|
|
測量精度（GΩ）
|
0.01—＜0.1±20% 0.1—＜200±5%
200—＜500±10% 500—999.9±20%
|
0.01—＜0.1±20% 0.1—＜100±5%
100—＜200±10% 200—500±20%
|
|
短路電流
|
≥5mA
|
≥2.5mA
|
2.5KV/1KV
|
額定電壓
|
2.5KV
|
1KV
|
|
電壓精度
|
100MΩ負載時為額定電壓±5%
|
|
|
測量范圍（GΩ）
|
0.01—500
|
0.01—200
|
|
測量精度（GΩ）
|
0.01—＜0.1±20% 0.1—＜100±5%
100—＜200±10% 200—500±20%
|
0.01—＜0.1±20% 0.1—＜50±5%
50—＜100±10% 100—200±20%
|
|
短路電流
|
≥5mA
|
≥2.5mA
|
3.2 吸收比測量范圍:
KX＝R1min/R1.5S ≤19.9
3.3 極化指數測量范圍:
PI＝R10min/R1min ≤19.9
3.4 電源：機內裝置全密封免維護鉛蓄電池：6V/4.0Ah兩節，充電時用AC 220V±10％經電源線輸入。
3.5 功耗：約5W。
4 工作環境溫度
儀器工作環境溫度和濕度：0—40℃（20~90）％RH
儀器儲存環境溫度和濕度：－10—50℃ 90％RH
