- 局部放電測試儀
){kind=small}

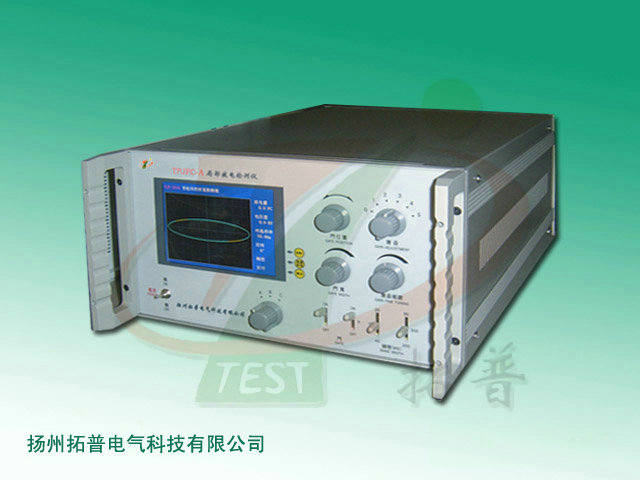

名稱：局部放電檢測儀
型 號：TPJFC-A
TPJFC-A 局部放電檢測儀是我公司推向市場的數字智能儀器，該儀器在原有產品的基礎上采用嵌入式ARM系統作為處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口RAM中。實現從模擬到數字的跨越。使用26萬色高分辨率TFT-LCD數字液晶顯示模組實時顯示放電脈沖波形，配備VGA接口，可外接顯示器。
詳細介紹
產品簡介
TPJFC-A 局部放電檢測儀是我公司推向市場的數字智能儀器，該儀器在原有產品的基礎上采用嵌入式ARM系統作為處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口RAM中。實現從模擬到數字的跨越。使用26萬色高分辨率TFT-LCD數字液晶顯示模組實時顯示放電脈沖波形，配備VGA接口，可外接顯示器。
TPJFC-A智能局部放電檢測儀檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。
功能特點
1、采用彩色顯示器，雙色顯示波形，更清晰直觀；
2、可鎖定波形，更方便仔細查看放電波形細節；
3、自動測量并顯示試驗電源時基頻率，無需手動切換；
4、配備VGA接口，可外接大尺寸顯示器；
5、與示波管相比壽命更長。
技術參數
1、可測試品的電容范圍： 6PF—250uF。
2、檢測靈敏度：
3、放大器頻帶：
（1）低端：10KHZ、20KHZ、40KHZ任選。
（2）高端：80KHZ、200KHZ、300KHZ任選。
4、放大器增益調節：
粗調六檔，檔間增益20±1dB；細調范圍≥20dB。每檔之間數據為10倍關系：如第三檔檢測數據為98，則第二檔顯示數據為9.8，如在第三檔檢測數據超過120，則應調至第二檔來檢測數據，所得數據應乘以10才為實際測量值。
5、時間窗：
（1）窗寬：可調范圍15°-175°；
（2）窗位置：每一窗可旋轉0°- 180°；
（3）兩個時間窗可分別開或同時開。
6、放電量表：
0-100誤差<±3％（以滿度計）。
7、橢圓時基：
（1）頻率：50HZ
（2）橢圓旋轉：以30°為一檔，可作360°旋轉。
（3）顯示方式：橢圓—直線。
8、試驗電壓表：
精度：優于±3％（以滿度計）。
9、體積： 320×480×190（寬×深×高）mm3。
10、重量：約15Kg。
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
TPJFC-A 局部放電檢測儀是我公司推向市場的數字智能儀器，該儀器在原有產品的基礎上采用嵌入式ARM系統作為處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口RAM中。實現從模擬到數字的跨越。使用26萬色高分辨率TFT-LCD數字液晶顯示模組實時顯示放電脈沖波形，配備VGA接口，可外接顯示器。
TPJFC-A智能局部放電檢測儀檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。
功能特點
1、采用彩色顯示器，雙色顯示波形，更清晰直觀；
2、可鎖定波形，更方便仔細查看放電波形細節；
3、自動測量并顯示試驗電源時基頻率，無需手動切換；
4、配備VGA接口，可外接大尺寸顯示器；
5、與示波管相比壽命更長。
技術參數
1、可測試品的電容范圍： 6PF—250uF。
2、檢測靈敏度：
|
輸入單 元序號 |
調 諧 電 容 |
單 位 |
靈敏度（微微庫） （不對稱電路） |
|
1 |
6-25-100 |
微微法 |
0.02 |
|
2 |
25-100-400 |
微微法 |
0.04 |
|
3 |
100-400-1500 |
微微法 |
0.06 |
|
4 |
400-1500-6000 |
微微法 |
0.1 |
|
5 |
1500-6000-25000 |
微微法 |
0.2 |
|
6 |
0.006-0.025-0.1 |
微 法 |
0.3 |
|
7 |
0.025-0.1-0.4 |
微 法 |
0.5 |
|
8 |
0.1-0.4-1.5 |
微 法 |
1.0 |
|
9 |
0.4-1.5-6.0 |
微 法 |
1.5 |
|
10 |
1.5-6.0-25 |
微 法 |
2.5 |
|
11 |
6.0-25-60 |
微 法 |
5.0 |
|
12 |
25-60-250 |
微 法 |
10 |
|
7R |
電 阻 |
|
0.5 |
（1）低端：10KHZ、20KHZ、40KHZ任選。
（2）高端：80KHZ、200KHZ、300KHZ任選。
4、放大器增益調節：
粗調六檔，檔間增益20±1dB；細調范圍≥20dB。每檔之間數據為10倍關系：如第三檔檢測數據為98，則第二檔顯示數據為9.8，如在第三檔檢測數據超過120，則應調至第二檔來檢測數據，所得數據應乘以10才為實際測量值。
5、時間窗：
（1）窗寬：可調范圍15°-175°；
（2）窗位置：每一窗可旋轉0°- 180°；
（3）兩個時間窗可分別開或同時開。
6、放電量表：
0-100誤差<±3％（以滿度計）。
7、橢圓時基：
（1）頻率：50HZ
（2）橢圓旋轉：以30°為一檔，可作360°旋轉。
（3）顯示方式：橢圓—直線。
8、試驗電壓表：
精度：優于±3％（以滿度計）。
9、體積： 320×480×190（寬×深×高）mm3。
10、重量：約15Kg。
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
